山西興能發電有限公司古交發電廠是目前國內最大的的燃洗中煤坑口電廠，由山西焦煤西山煤電股份有限公司與山西和信電力發展有限公司共同投資興建，規劃三期總裝機容量為380萬千瓦，其中一期2×30萬千瓦機組已于2005年10月投產發電。二期擴建工程投產后，這座坑口電廠裝機容量將達到180萬千瓦，每年可消耗洗中煤600萬噸，發電120億千瓦時。古交發電廠采用國內外先進工藝技術，具有煤電合作、坑口電廠、煤用洗中煤、直接空冷、中水復用、節約土地等顯著特點。二期擴建工程投產后，年可消耗洗中煤600萬噸，發電120億度，年銷售收入33億，可實現利稅10億元。古交發電廠的運營，有力地支持了山西經濟發展，為緩解國內電力緊張，緩解古交礦區煤炭外運壓力，帶動周邊煤炭、建材、化工、服務等行業經濟發展起到積極作用。


1.1 系統概述

由于該廠為國內最大燃洗中煤坑口電，根據山西興能發電有限公司古交發電廠安全的重要性，本項目屬于整體二級風險等級，應按二級防護級別進行周界與廠區的視頻監控安全技術設防。周界報警（電子圍欄）與視頻安防監控系統當代安全防范系統工程中一個必不可少的重要組成部分。也是廠區安全防范系統的最重要的組成部分，電子圍欄與視頻監控聯動可做到“事前防范，事后查詢”同時通過控制攝像機及其輔助設備（云臺、鏡頭等）直接觀看被監視場所的情況，一目了然；也可以把被監視場所的圖像和聲音全部或部分的記錄下來，這樣就為日后對某些事件的處理提供了方便條件及重要依據，使防范能力更加強大。

系統采用集中式控制，安防控制中心位于行政樓二層。


1.2 需求分析

該廠經過為期2年的安防系統研究和設計，周界報警系統選擇采用最為先進、有效的依電科技脈沖電子圍欄作為防范手段并與視頻監控聯動，一期周界總長2.2公里，二期周界總長2公里，周界報警系統（電子圍欄）共設置36防區，平均每120米設為一個防區，視頻監控在廠區周界及公共區域及重要通道設置紅外高速球攝像機36個。建筑圍墻為傳統水泥磚墻與柵欄墻考慮到安防需求較高，最終設計為4線與6線制、全金屬不銹鋼立柱每4米一根、采用22號合金線，周界報警系統以電子圍欄與視頻監控為主要系統。

1.2.1  中端傳輸

傳輸部分就是系統圖像信號、聲音信號、控制信號等的通道。網絡傳輸系統的組建對于高清網絡視頻監控系統的組建至關重要，如果傳輸系統不能滿足網絡視頻流的傳輸要求，那么網絡監控也就無從談起。廠區面積大分布廠，設備分散，周界監控點位為36個，因此我們設計采用星形網絡拓撲，各庫區設華為千兆接入層交換機進行匯聚，通過主干光纖接入華為千兆核心交換機。行政樓攝像機距離機房近，在90米內，通過網線連接交換機，其它點位攝像機距離遠，通過光纖收發器連接接入層交換機。光纖傳輸為千兆傳輸速度，以便保證高清視頻數據的高速傳輸。


1.2.2  系統設計

古交發電廠周界報警系統（電子圍欄）以每120米分為一個防區和視頻監控有效的結合（見圖片二、三）。能夠很好的解決“事前防范，事后查詢”問題，大大的降低各類財產安全事件的發生，實實在在的實現安全防護的功能。當周界報警系統（電子圍欄）有人入侵破壞后，電子圍欄輸出報警信號給報警主機后，報警主機將信號傳輸給硬盤錄像機，攝像機轉動到設定的預置位，錄像電子圍欄被入侵破壞的畫面，實現聯動。


1.2.3  終端控制

控制部分是整個系統的“心臟”和“大腦”，是實現整個系統功能的指揮中心。控制部分主要由總控制臺組成。總臺中主要的功能有：視頻信號放大與分配、圖像信號的校正與補償、圖像信號的切換、圖像信號的記錄等；對攝像機、電動變焦鏡頭、云臺等進行遙控，以完成對被監視場所全面、詳細的監視或跟蹤監視；對系統防區進行布防、撤防等功能。當周界防區有非法入侵時，報警信號傳送到總控制臺，可以顯示報警防區、聯動警號、閃燈、前端燈光、錄象機等設備。根據整個系統供電的管理分析，系統采用集中有控制中心和分控中心提供電源。 終端控制采用依電科技的安防綜合信息管理平臺，采用了軟件互聯互通的模式，一期與二期分別獨立管理，配置多級工作站點權限管理，實現真正的脈沖與模擬、數字化高清的完美解決方案。依電科技的安防綜合信息管理平臺完全實現了對攝像機的操作與控制，軟件采用了SSL數據加密，485加密通訊，加密開放讀取數據庫管理，結合DVR或NVR的存儲，完全實現主動防御、事中監控，事后查詢，報警聯動，真正實現“一站式”安防

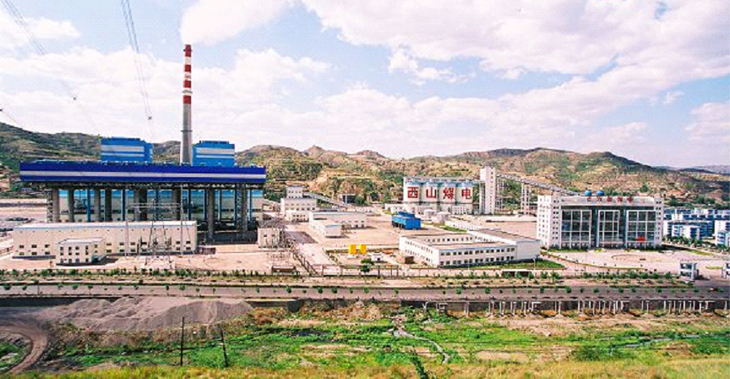

 圖片一：山西興能發電廠鳥瞰圖

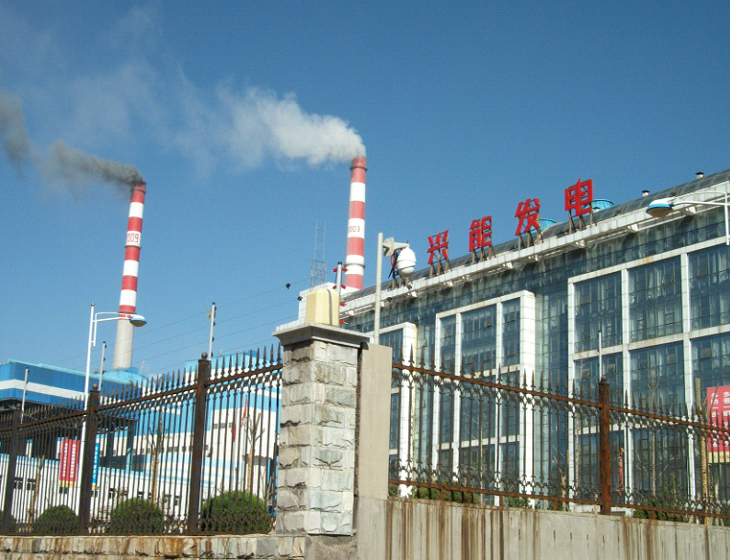

圖片二：電子圍欄與視頻監控聯動

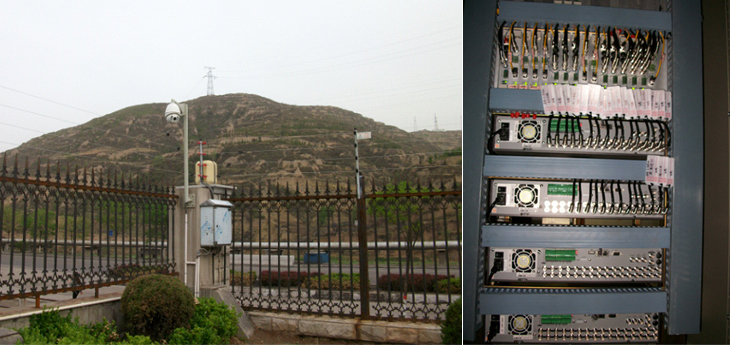

圖片三：電子圍欄與視頻監控聯動
